Nokia E90 (Putus Jalur BSI)

Nokia E90 (Putus Jalur BSI)

Kerusakan:
- Konektor batrai copot.
- Ground & BSI putus jalur.

Analisa:
- Tidak ada jalur alternatif BSI selain cabut IC Avilma.
- Jalur BSI konektor batrai terhubung langsung dengan kaki L11 Avilma.
- Cabut Avilma, kemudian jumper dari kolong IC.




Kondisi konektor batrai yang copot & putus jalur.

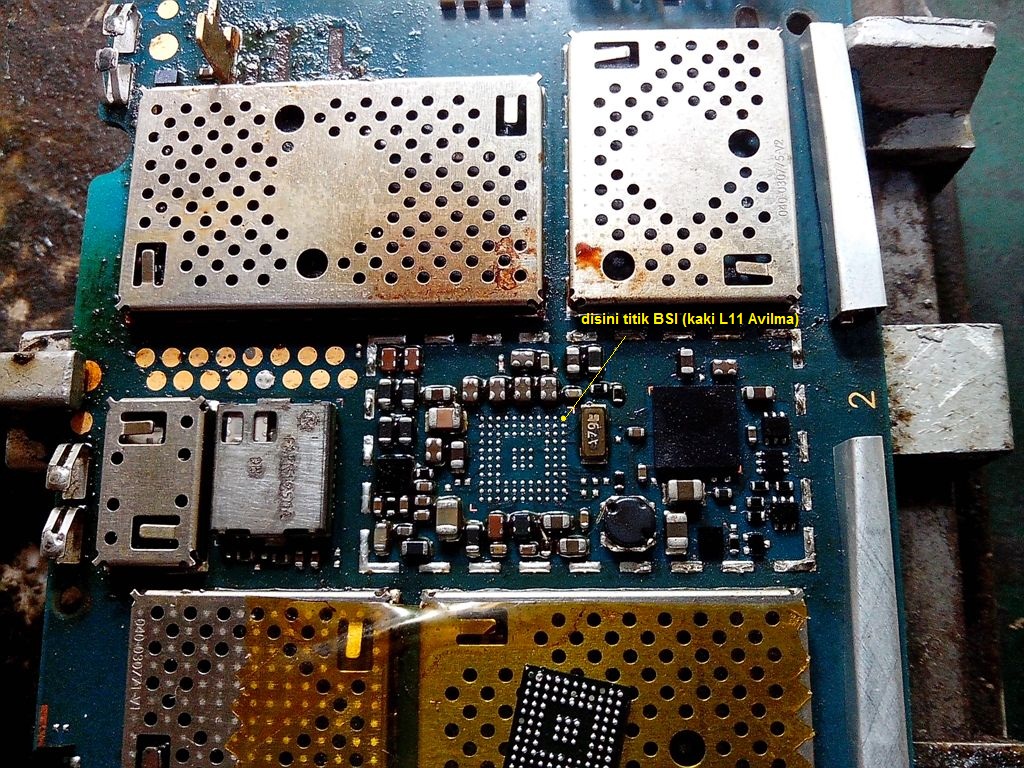

Proses cabut IC Avilma & jumper jalur BSI dari kaki L11 Avilma.


Pembesaran gambar.


Proses pemasangan kembali IC Avilma.


Pembesaran gambar.


Kondisi HP kembali normal.
